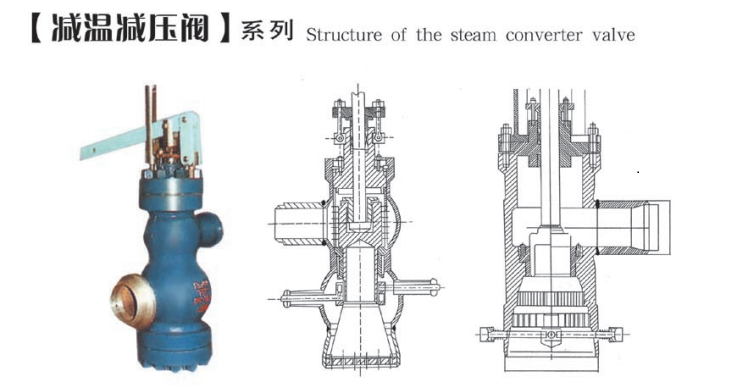

减温减压阀工作原理

　　压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，阀口10的开度使P2变大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。

　　若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应变大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。 逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进
　　气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。
　　当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将变大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。与直动式减压阀相比，该阀增加了由喷嘴4、挡板固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。
　　定值器是一种高精度的减压阀，主要用于压力定值。有两种压力规格的定值器：其气源压力分别为0．14MPa和0．35MPa，输出压力范围分别为0—0．1MPa和0一0．25MPa。其输出压力波动不大于输出压力的1%，常用于需要供给气源压力和信号压力的场合，如气动实验设备、气动自动装置等。
　　由于定值器利用输出压力的反馈作用和喷嘴挡板的放大作用控制主阀，使其能对较小的压力变化作出反应，从而使输出压力得到及时调节，保持出口压力基本稳定，即定值稳压精度较高。
